【Tableau】chapter12-网络图与弧线图(个人学习笔记)
阅读量:598 次
发布时间:2019-03-11

本文共 523 字,大约阅读时间需要 1 分钟。

----课时成果

1、五点网络图

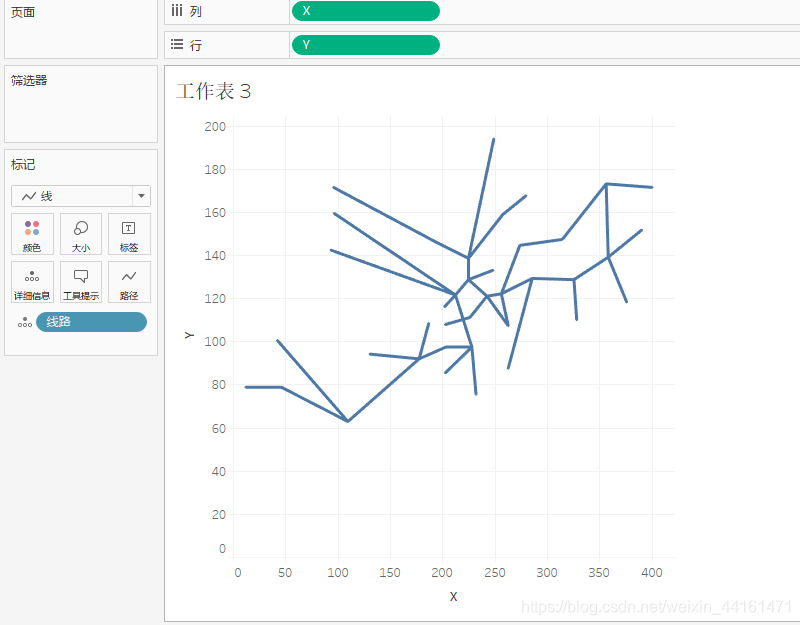

  • 将X,Y放入列和行,取消聚合度量,将其改为线显示,关联拖入到路径,如下图:
    在这里插入图片描述

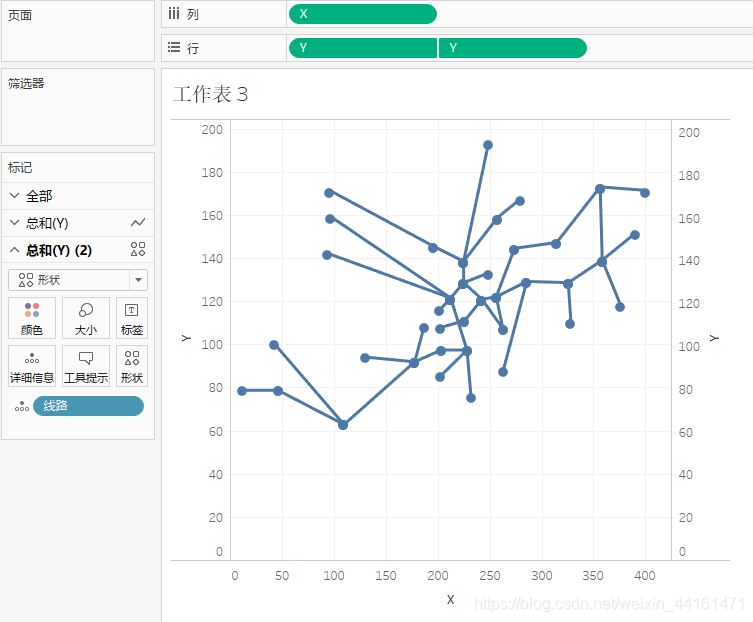

  • 按住ctrl将行中再拖入一个Y,改为形状,点拖入标签,勾选标签覆盖,这样就可以在最终图中显示点名在这里插入图片描述
  • 勾选双轴显示
    在这里插入图片描述

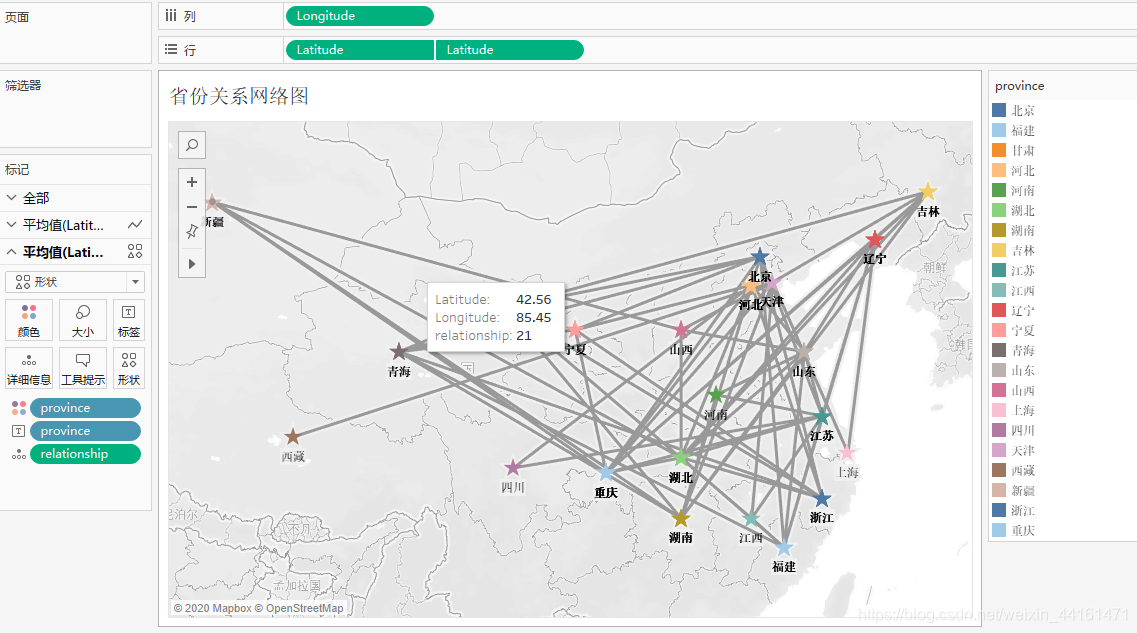

2、省份关系网络图

在这里插入图片描述
3、线路关系图
注意:数据内线路关系用<->连接

  • X、Y数据拖入列行,更改为线,将线路数据直接拖入到标记内
    在这里插入图片描述
  • 创建双轴图像
    在这里插入图片描述

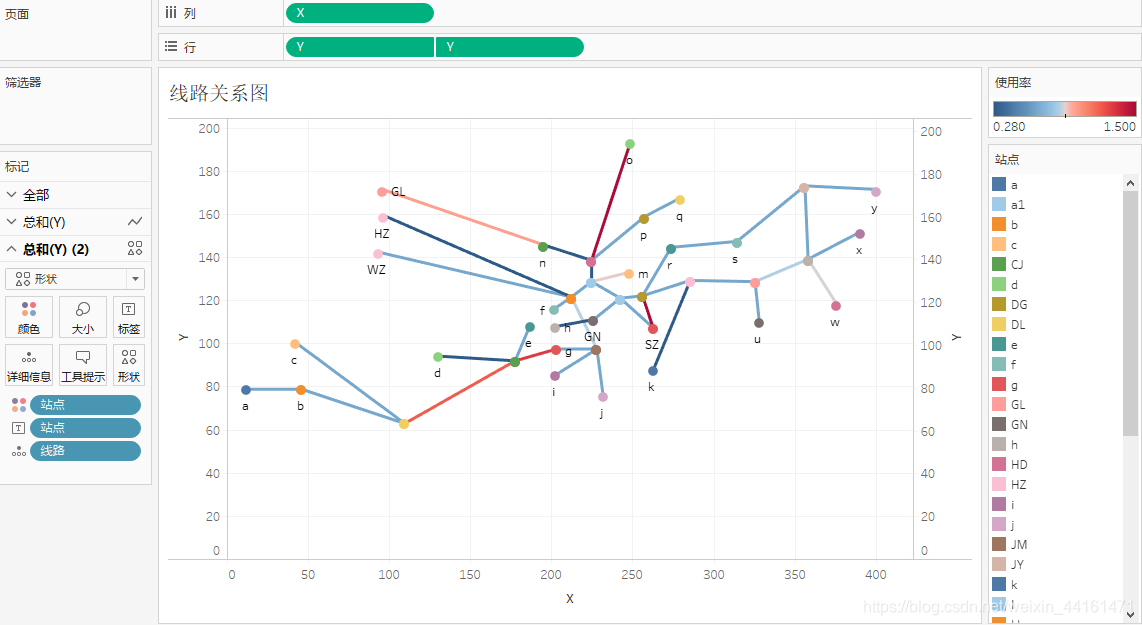

  • 使用率放置第一个线形显示图内,站点信息放入第二个形状显示图
    在这里插入图片描述

4、酒店数量弧线图

  • 拖入地区和数量,选取只保留数据

    在这里插入图片描述

  • 创建角度表格,角度按照总体百分比,4%即从0-3

    在这里插入图片描述

  • 创建计算字段

    在这里插入图片描述
    X坐标:
    在这里插入图片描述
    Y坐标:
    在这里插入图片描述

  • X坐标拖入列,Y坐标拖入行,选择线显示,地区拖入颜色,此时显示圆圈过小,将计算字段改为/45

  • X、Y轴长度不一致,都改为固定-7~7并将角度拖入路径

    在这里插入图片描述

  • 将其正向显示,更改X,Y计算字段均+90°且X字段取负

    在这里插入图片描述在这里插入图片描述

  • 将地区拖入标签,并更改只显示线首标签,此外加入数量,更改格式

    在这里插入图片描述
    在这里插入图片描述

----练习成果

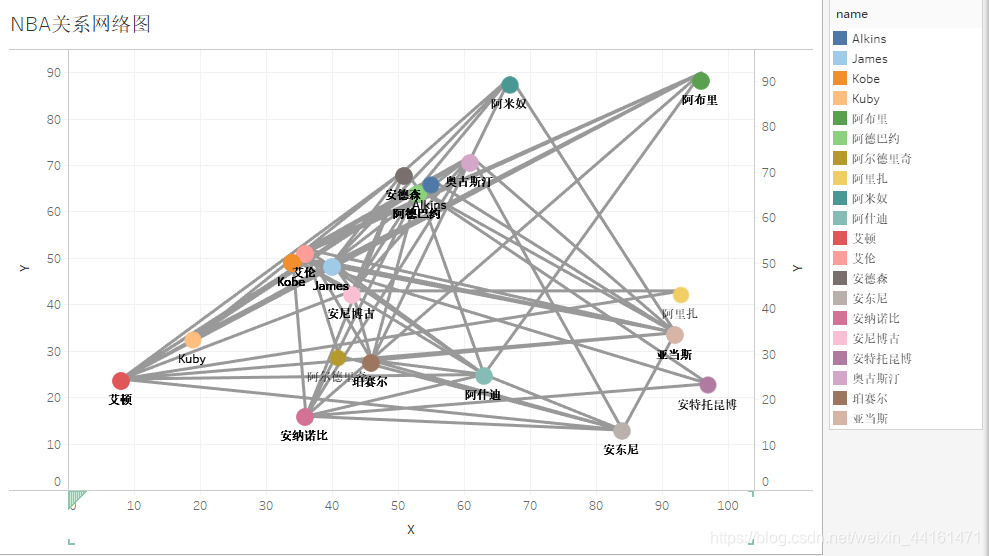

1、NBA网络图

在这里插入图片描述

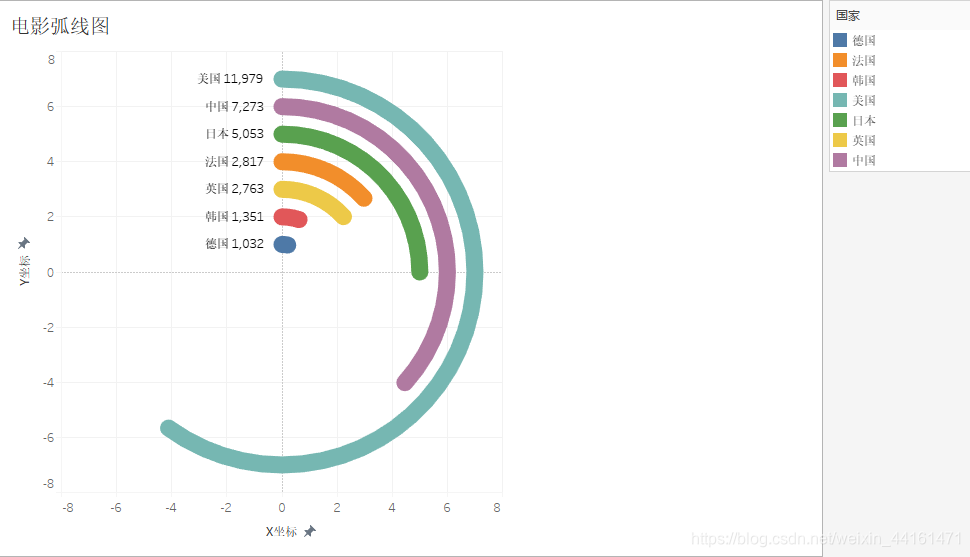

2、电影弧线图在这里插入图片描述
计算字段为
X坐标:
在这里插入图片描述
Y坐标:
在这里插入图片描述


总结:

  • 网络图是由两张图制作,形状和线图
  • 弧线图: 1、创建表格; 2、创建X,Y坐标公式的计算字段; 3、颜色放入地区,角度放入路径
